超聲波焊接機模具設計

超聲波模具設計是一個十分復雜的工作，需要根據模具材料，尺寸以及機器頻率，聲學原理等因素綜合考慮。你所提到的模具是因為焊接部位對然不寬但是比較長，因此模具的寬度已經超過了聲波在材料中的1/2波長，因此需要開兩根槽來保證模具出力均勻，這主要是根據聲學原理來考量。

至于模具為什么要做成上下寬度不一樣，主要是考慮增加出力，原理類似于將聲波出力放大。試想一根水管如果進水段和出水段的直徑不一樣，那么出水的速度就會(huì )快于進水的速度，這是流量守恒決定的，同理，超聲波其實在金屬中傳播就類似于水流在水管中流動，因此才加工成上寬下窄的形狀！

其實一個良好的模具是需要經過嚴格的fea分析（有限元），需要在有限元環境中模擬其材料最大應力和出力是否均勻等情況。

一個好的模具是焊接穩定的最重要前提，如果模具設計不好會(huì )導致一些列焊接問題，如焊接不均勻，模具發熱，噪音，甚至開裂等等！

這些知識是在任何學校和書本學不到的！

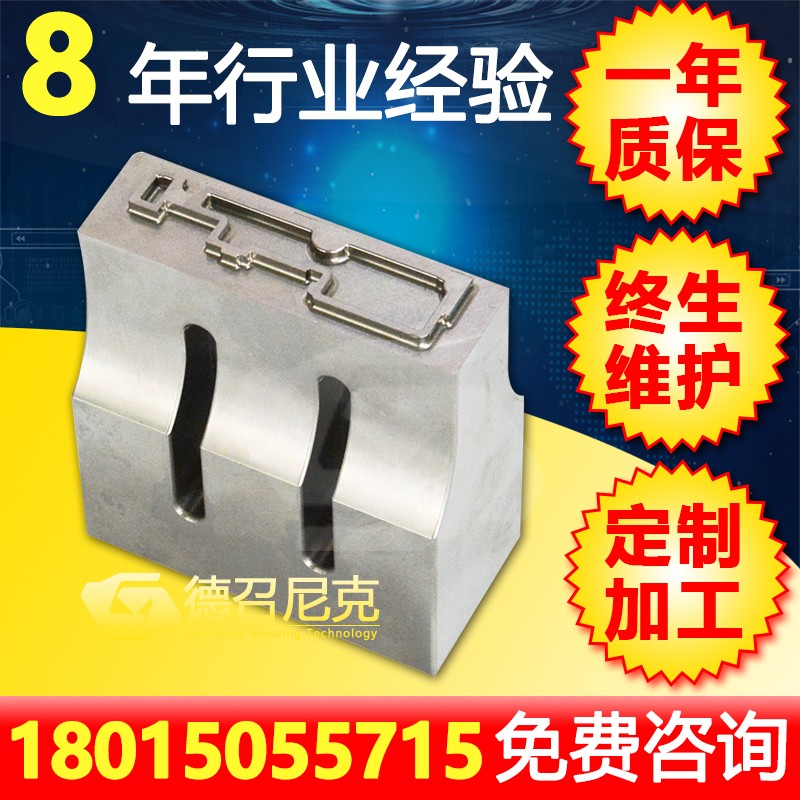

超聲波模具其實從圖像來看，開槽位置并未選擇在將模具寬度三等分的位置，這種設計也有，但是其實并非最佳設計，有很多更好的方法可以避免這種設計。
